Линейка затворов ЗД1 DN80 - DN 250
Надёжное и эффективное запорное устройство, предназначенное для полного перекрытия потока рабочей среды в газораспределительных сетях
Основные технические характеристики
Габаритные размеры (в мм)

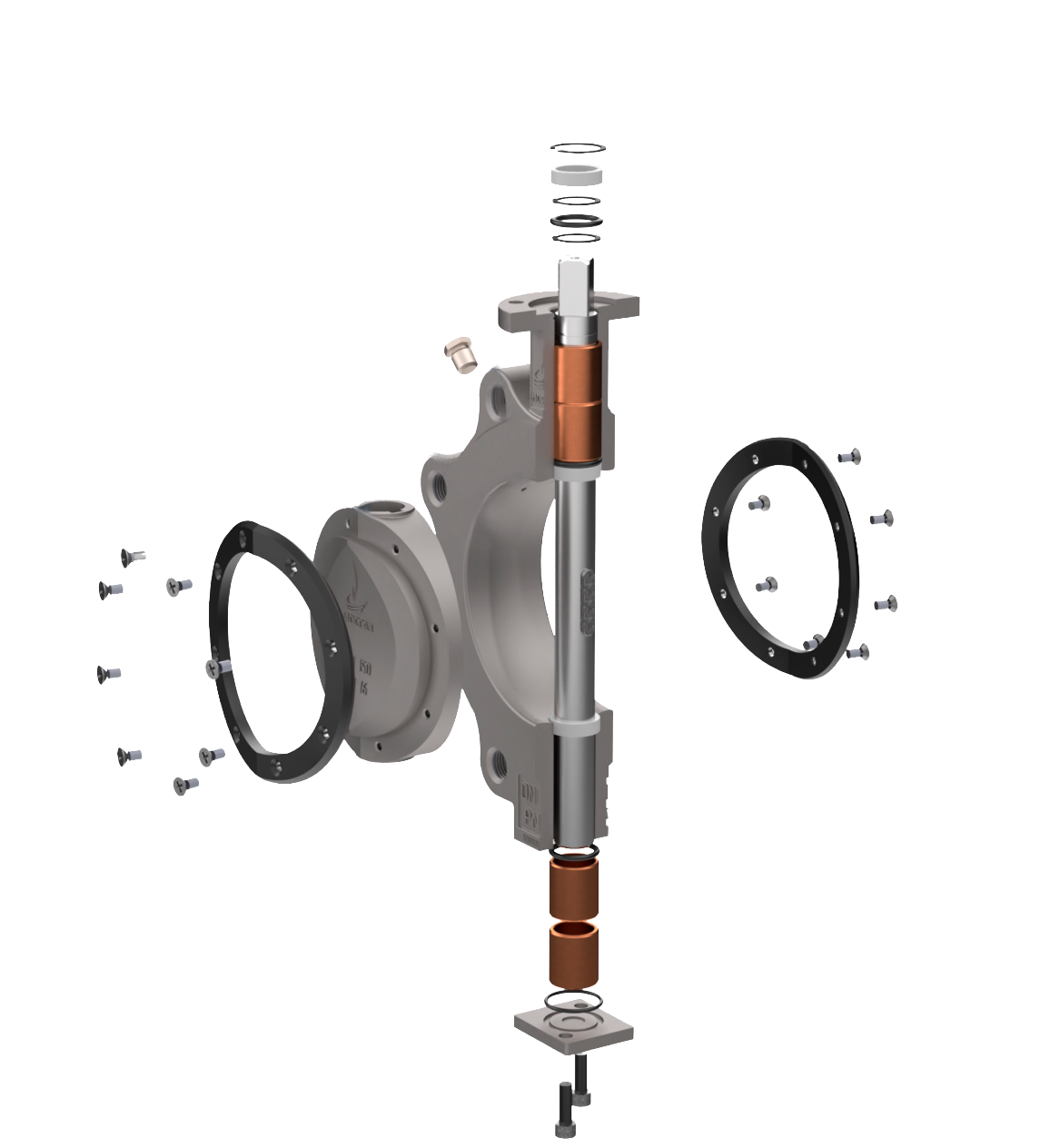

Особенности конструкции
- Отверстие для подачи смазки
2. Хромовое уплотнительное седло
3. Повортный диск
4. Армированное уплотнение
5. Корпус затвора
1
2
3
4
5
В конструкции корпуса затвора предусмотрено специальное отверстие для подачи смазки без демонтажа с трубопровода.
Обладает высокой твердостью (более 900HV),
что обеспечивает надежную защиту от агрессивного воздействия рабочей среды и долговечную эксплуатацию.
что обеспечивает надежную защиту от агрессивного воздействия рабочей среды и долговечную эксплуатацию.
Выполнен из высокопрочной углеродистой стали 20ГЛ. Конструкция диска имеет симметричную элипсойдную форму, тем самым обеспечивая вращение диска на 360 градусов. Необходимо для распределения континстентной смазки, поступающей через отверстие для подачи смазски по поверхностям уплотнений.
Улучшенная конструкция обеспечивает надежное прилегание к поверхности повортного диска и равномерное распределение смазки, а также позволяет легко выдавливать посторонние механические включения.
Выполнен из высокопрочной углеродистой стали марки 20ГЛ с антикоррозийным покрытием на основе эпоксидной грунтовки, совмещенной с фосфатом цинка и высокоээффективным полиуретановым покрытием.
Безопасность и надежность
Простота эксплуатации
Простота эксплуатации
- Прочная и устойчивая конструкцияГарантирует долговечность, стабильную работу и момент страгивания поворотного диска на протяжении всего срока службы, даже в самых требовательных условиях эксплуатации.
- Бездемонтажная подводка смазкиУникальная система симметричных армированных уплотнений и подачи смазки через специальное отверстие позволяет равномерно распределять смазку по уплотнительным поверхностям и выдавливать посторонние механические включения простым поворотом диска вокруг своей оси.
- Армированное уплотнительное кольцоОбладает большим ресурсом и повышенной прочностью по сравнению с затворами, в конструкции которых используется седловое уплотнение, обеспечивая герметичность при любых нагрузках и условиях эксплуатации.
- Совместимость с любым ПСКПри монтаже затвора момент затяжки болтов фланцевых соединений не влияет на работоспособность уплотнений, а простота конструкции позволяет проводить работы по техническому обслуживанию без специальной подготовки персонала в максимально короткие сроки.
- Хромированное уплотнительное седлоЗначительно повышает износостойкость, увеличивая срок службы армированного уплотнительного кольца и составных деталей поворотного диска.
- Монтаж армированного уплотнительного кольцаНе требует специальных действий по вклеиванию, в отличие от седлового уплотнения, значительно упрощая и ускоряя процесс монтажа.
